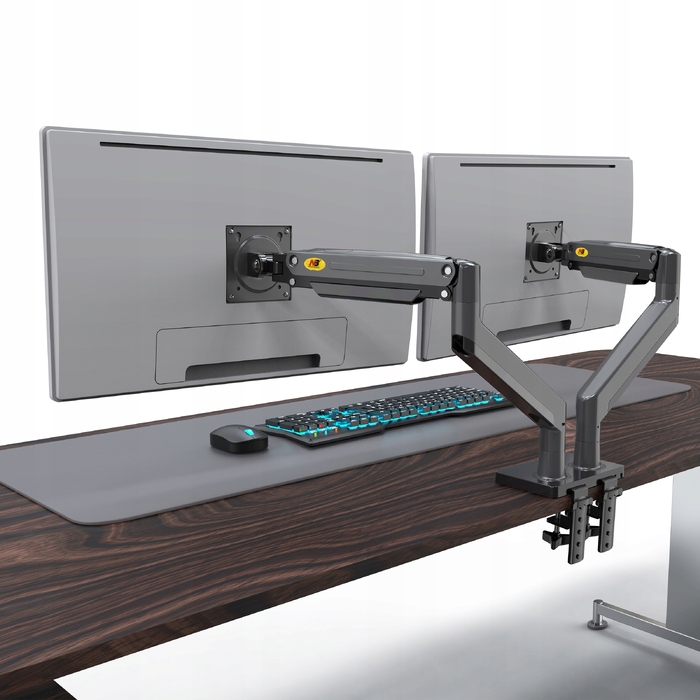

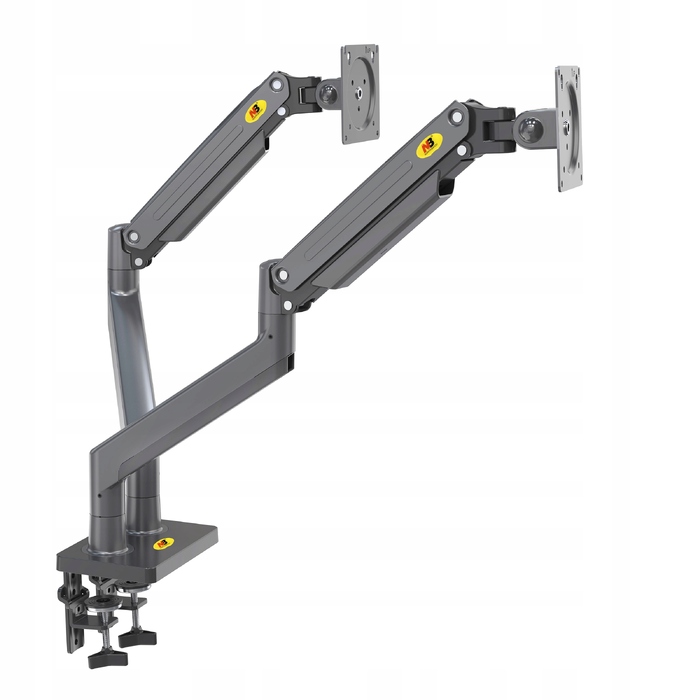

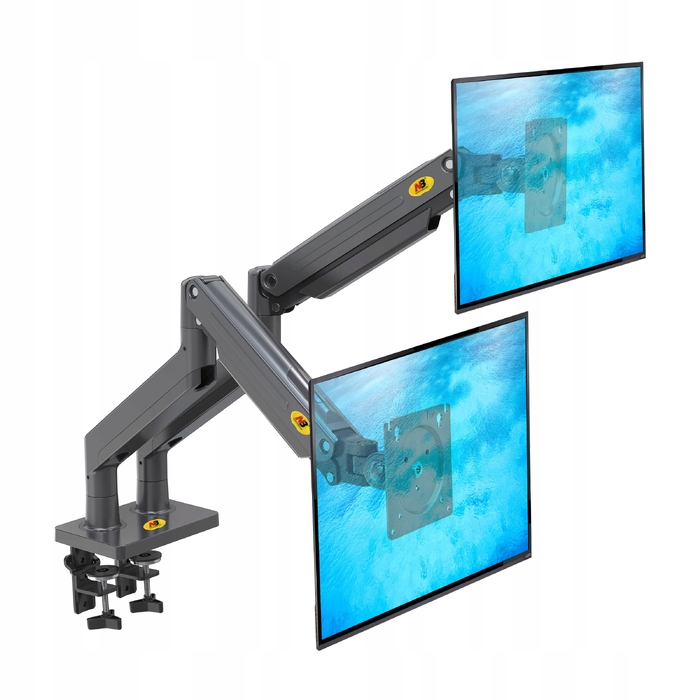

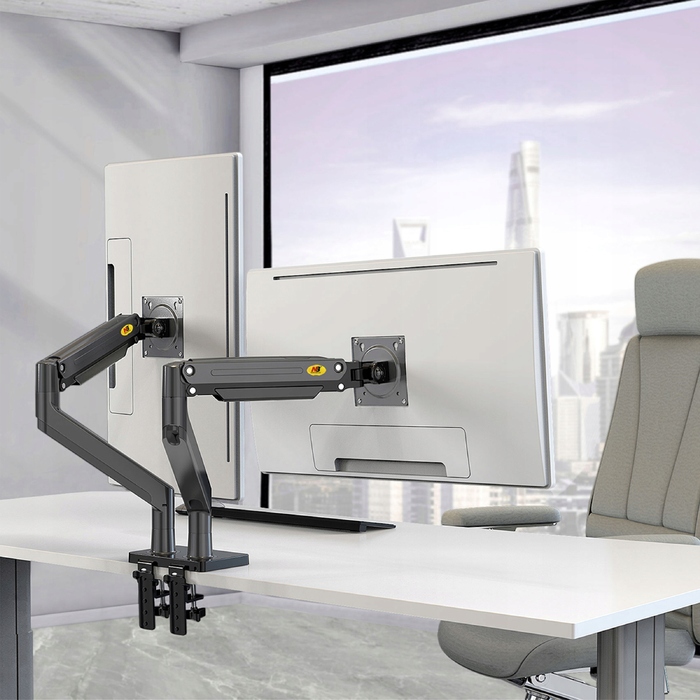

Надійний поворотний настільний кронштейн для двох моніторів 22"-32" VESA 3D регулювання

Поворотний настільний тримач для двох LCD LED моніторів з повним 3D-регулюванням та плавним налаштуванням висоти за допомогою газової пружини.

Модель: NB G35 графітовий

• ✅ Розмір екрана: 22"-32" (x2)
• ✅ Вага одного монітора: від 2 до 12 кг (x2)
• ✅ VESA 75x75 мм, 100x100 мм
• ✅ Максимальний виліт плеча 630 мм
• ✅ Регулювання висоти на пружині: 215 – 525 мм
• ✅ Регулювання кута нахилу +85°/-30°
• ✅ PIVOT 360°
• ✅ Можливість обертання плеча 360°
• ✅ Можливість повороту монітора вліво-вправо 180 градусів
• ✅ Монтаж на край стільниці або через отвір

ХАРАКТЕРИСТИКИ:

• ✅ Повне та незалежне 3D-регулювання кожного монітора
• ✅ Призначений для двох моніторів та телевізорів
• ✅ Компактна конструкція – більше вільного місця на робочому столі
• ✅ Кронштейн має точну газову пружину, що дозволяє плавно регулювати висоту монітора
• ✅ Регулювання кута нахилу екрана та повороту вліво-вправо
• ✅ Відповідає стандарту VESA

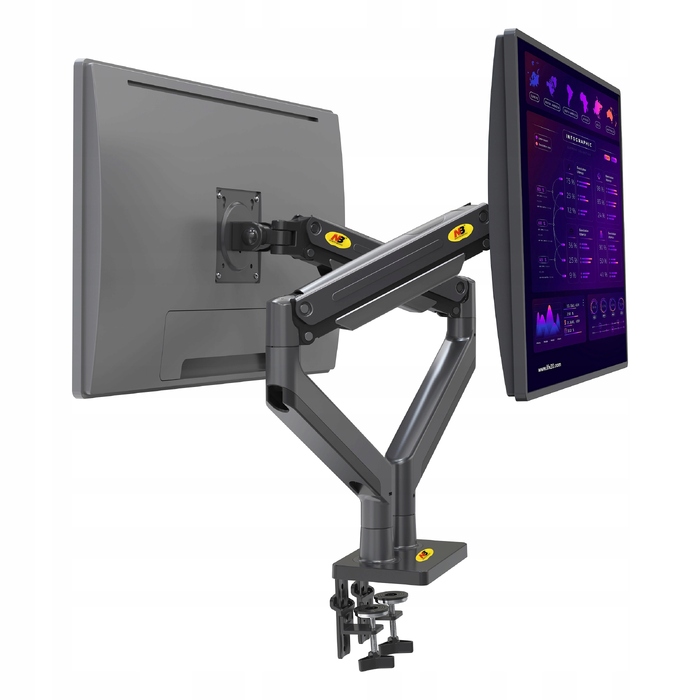

• ✅ Кронштейн має функцію PIVOT, що дозволяє змінювати положення монітора з горизонтального на вертикальне
• ✅ Висока якість виконання з увагою до деталей
• ✅ Кабель-канали в плечі кронштейна
• ✅ Виготовлений зі сплаву алюмінію

ТЕХНІЧНІ ПАРАМЕТРИ

• ✅ Для моніторів та телевізорів 22″- 32″ (x2)
• ✅ Кронштейн забезпечує правильну роботу для моніторів вагою від 2 кг до 12 кг (x2)

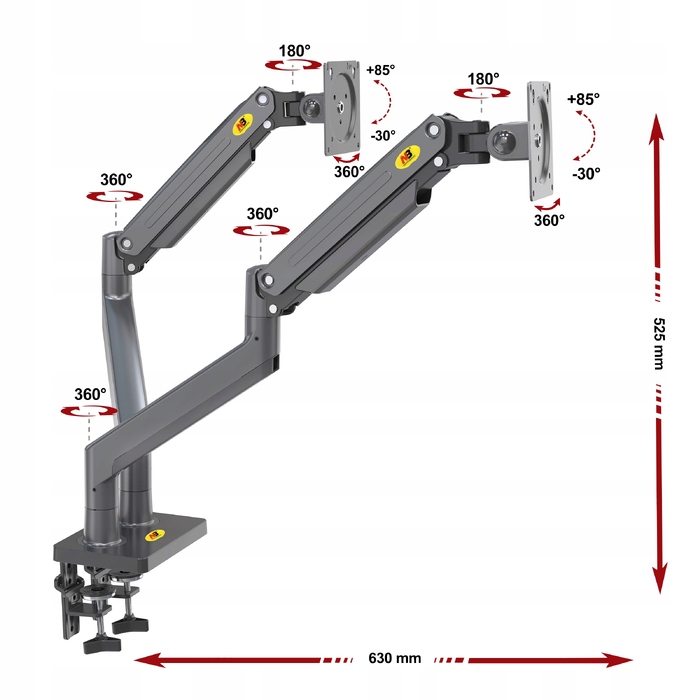

• ✅ Регулювання кута нахилу +85°/-30°
• ✅ Регулювання повороту екрана вліво-вправо 180°
• ✅ Обертання плеча на 360°
• ✅ Регулювання повороту відносно осі монітора: PIVOT 360

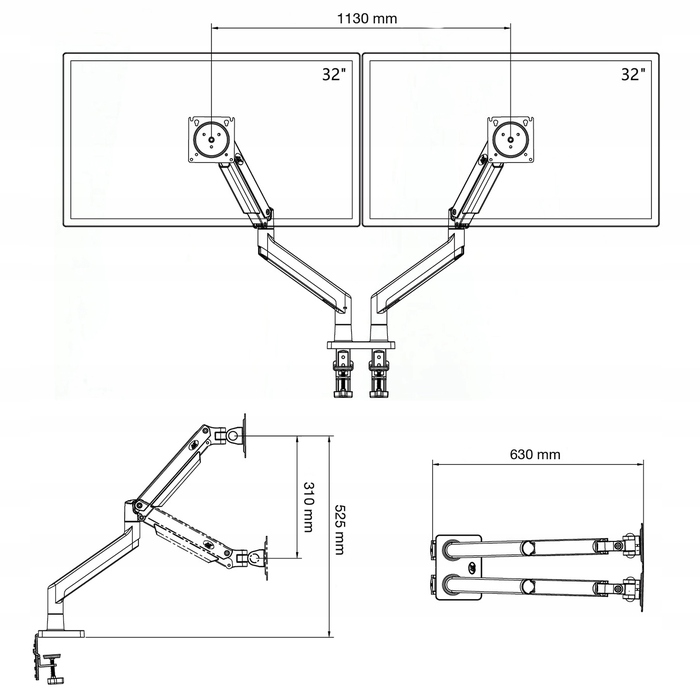

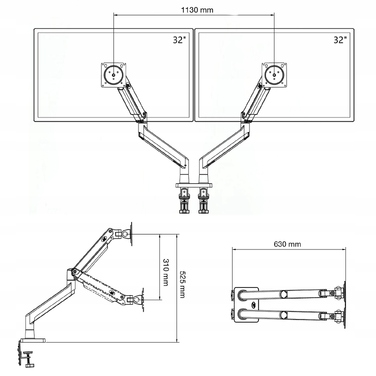

• ✅ Регулювання висоти монітора: 215 – 525 мм (310 мм)
• ✅ Максимальний виліт плеча 630 мм
• ✅ Розмір пластини VESA: 115×115 мм
• ✅ Товщина стільниці для затискача: 8 см
• ✅ Товщина стільниці для монтажу через отвір: 9 см
• ✅ Сумісний зі стандартом VESA (відстань між монтажними отворами):
• ✅ VESA 75 (відстань між отворами 75 мм x 75 мм)
• ✅ VESA 100 (відстань між отворами 100 мм x 100 мм)

Великий діапазон плавного регулювання висоти. Можливість калібрування пружини під вагу монітора.

Кабель-канали покращують естетику інсталяції.

ДВА ВАРІАНТИ МОНТАЖУ

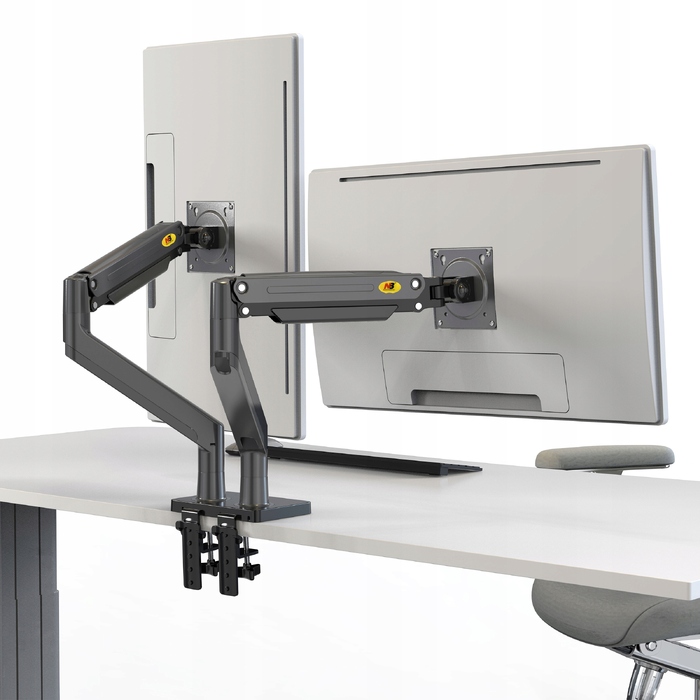

НА КРАЙ СТОЛУ:

• максимальна товщина стільниці: 80 мм

ЧЕРЕЗ ОТВІР У СТОЛІ:

• максимальна товщина стільниці: 90 мм
• отвір: 10~50 мм

КОМПЛЕКТАЦІЯ

• ✅ Кронштейн
• ✅ комплект гвинтів та кріплень до стільниці
• ✅ інструкція з монтажу

* До комплекту додано універсальні гвинти, що підходять до більшості моделей моніторів. Якщо вони не підійдуть, необхідно самостійно підібрати гвинти відповідно до рекомендацій виробника монітора. Підбір та купівля відповідних гвинтів здійснюється користувачем.

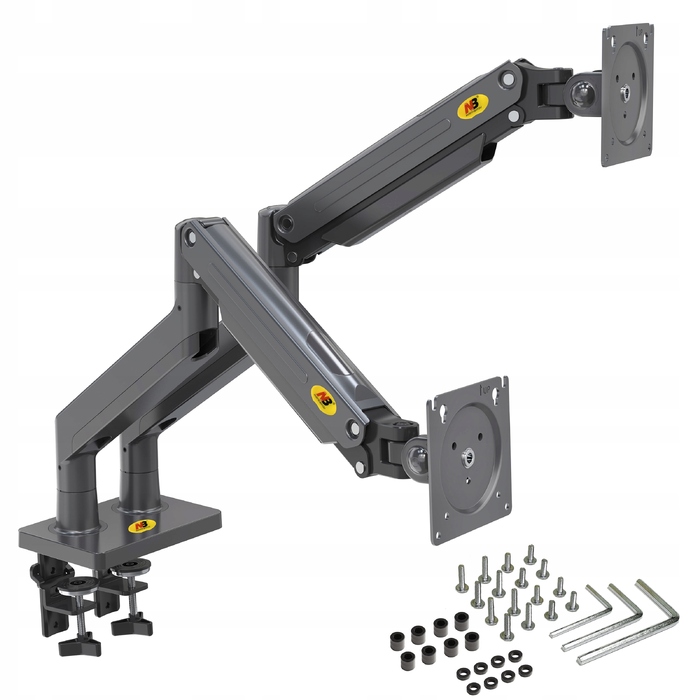

МОНТАЖНИЙ НАБІР

1. Гвинти M4×12 мм – 8 шт.
2. Гвинти M4×30 мм – 8 шт.
3. Дистанційні шайби H5 – 8 шт.
4. Дистанційні шайби H13 – 8 шт.
5. Шестигранний ключ 3 мм – 1 шт.
6. Шестигранний ключ 4 мм – 1 шт.
7. Шестигранний ключ 5 мм – 1 шт.
8. Затискач для монтажу на край стільниці
9. Елементи для монтажу через отвір у стільниці

✨Як перевірити, чи підійде кронштейн?

При виборі відповідного кронштейна для монітора слід насамперед звернути увагу на вагу монітора без підставки та відстань між монтажними отворами VESA у моніторі. Інформацію щодо сумісності монітора зі стандартом VESA можна знайти в інструкції з експлуатації або на веб-сайті виробника. Також можна перевірити та виміряти відстань між отворами самостійно.

Стандарт VESA визначає розташування чотирьох монтажних отворів ззаду монітора. Відстань між цими отворами залежить від бренду, моделі та розміру екрана. Розміри вказуються в міліметрах: перший параметр визначає відстань між отворами по горизонталі (лівий - правий), а другий параметр — відстань між монтажними отворами по вертикалі (верхній - нижній).

У моніторах існують два стандарти: 75x75 мм та 100x100 мм. Деякі монітори з тюнерами або телевізори можуть мати відстань між отворами, більшу за стандартну – тоді може знадобитися додатковий адаптер, що розширює монтажні можливості кронштейнів.

Монітори без стандарту VESA не пристосовані для монтажу на кронштейнах, але в деяких випадках можна використовувати додатковий адаптер, наприклад, XM-100, що дозволяє встановити монітор на тримач.

✨Інструкція з регулювання газової / механічної пружини

Для правильної роботи кронштейнів із вбудованою газовою або механічною пружиною необхідно виконати калібрування пружини відповідно до конкретної ваги монітора.

1. Перевірте вагу монітора без підставки і переконайтеся, що вона знаходиться в зазначеному діапазоні ваги, який підтримується кронштейном. Екран не повинен бути занадто легким (його не вдасться опустити вниз) або занадто важким (він самостійно опуститься).
2. Зберіть кронштейн, прикріпіть його до столу та встановіть монітор. Тільки після цього приступайте до регулювання пружини!
3. Регулювальний гвинт розташований у верхній частині середнього шарніра або у верхній частині плеча і позначений стрілками зі знаками «+» та «-». У деяких моделях необхідно натиснути на плече, щоб відкрити доступ до регулювального гвинта.
4. Регулюйте гвинт поступово, роблячи кілька обертів, і щоразу перевіряйте результат!
5. Якщо монітор можна зафіксувати на будь-якій висоті, регулювання пружини не потрібне.
6. Якщо монітор піднімається самостійно, однією рукою опустіть монітор, а іншою зменште натяг («-») до досягнення ефекту, описаного в п. 5.
7. Якщо монітор опускається, збільште натяг («+») до досягнення ефекту, описаного в п. 5.

✨Поширені запитання (FAQ):

• Платформа для монтажу монітора (VESA) встановлена криво: Кронштейн має функцію PIVOT 360 градусів. Необхідно спочатку повністю зібрати кронштейн, прикріпити його до столу, а потім просто обхопити голівку двома руками та вирівняти її по рівню.
• Кронштейн несправний, пружина плеча не згинається: Без навантаження плече завжди буде підняте вгору і його неможливо зрушити вручну. Кронштейн спочатку потрібно правильно зібрати, прикріпити до столу, і тоді, натискаючи рукою, плече можна буде опустити вниз (після відпускання плече повернеться вгору — будьте обережні, якщо воно не завантажене, може спрацювати різкий відскок!). Пам'ятайте, що спочатку потрібно встановити монітор, і лише потім приступати до регулювання пружини.
• Плече/монітор не опускається, регулювання пружини не працює: Необхідно прикласти більше сили, натискаючи на монітор рукою доти, поки плече не почне опускатися вниз, одночасно оцінюючи, наскільки ще потрібно зменшити силу на регулювальному гвинті.
• Немає доступу до регулювального гвинта: Кронштейн спочатку потрібно правильно зібрати, прикріпити до столу, повісити на нього монітор і лише потім, натискаючи рукою, опустити плече нижче, щоб відкрити доступ до гвинта регулювання пружини.

Ми з радістю допоможемо та розвіємо всі ваші сумніви.

ГАЛЕРЕЯ

Серія та № продукту: NBG35GR GZWS
